真夏の炎天下。　あまりの暑さでブログ更新が滞っておりました。この季節事務所での仕事が一番ありがたいですね。

来週は世の中はお盆との事で、お休みの方も多いかと思いますが、楽しい夏休みになると良いですね。

今回は現在発売しております、DroboFSにつきましてのOXYGENCLOUD対応についてのご説明です。まだ正式な発表が遅れておりますが、簡単にプライベートCLOUD環境が出来るといったグループウェアのような物で、このDroboFSが対応する事になっております。出来る内容は下図のイメージをご覧ください。

会社、自宅等に設置したDroboFSに外出先から、モバイル端末、PC等から自由にアクセスが出来、複数台のFSを設置した場合には、内容をレプリケーションも出来るといった内容です。これはかなり使い勝手のよいCLOUD環境になるかと思います。実際のOXYGENCLOUD対応は今月中が予定されています。

今後ActiveImageProtectorとの組み合わせ等で少し変わった事もしていきますので、ぜひご注目宜しくお願い致します。

DroboFW800ただいまスペシャルプライス49,800円です。この機会をぜひご利用下さい。ご注文お待ちしております。

By　Sato

Drobo FS の NAS化部分のレビューです。

Drobo FSには DroboShare と同じように NAS化機能を搭載するために Linux OS を使用しています。
Linux系 OS と聞くとどうしても一番最初に実行してみたいコマンドは dmesg です。

Drobo FS の DroboApps 機能を有効化した上で、Dropbear SSH を追加して dmesg ログを取得してみました。

Linux version 2.6.22.18 (root@jwinfield01) (gcc version 4.2.0 20070413 (prerelease)) #1 Wed May 12 18:34:06 PDT 2010
CPU: ARM926EJ-S [41159260] revision 0 (ARMv5TE), cr=00053977
Machine: Feroceon-MV78XX0
Using UBoot passing parameters structure
Memory policy: ECC disabled, Data cache writeback
On node 0 totalpages: 131072
  DMA zone: 1024 pages used for memmap
  DMA zone: 0 pages reserved
free_area_init_core: realsize: 48128, size: 131072, memmap_pages: 1024
  DMA zone: 48128 pages, LIFO batch:15
  Normal zone: 0 pages used for memmap
free_area_init_core: realsize: 0, size: 0, memmap_pages: 0
CPU0: D VIVT write-back cache
CPU0: I cache: 32768 bytes, associativity 4, 32 byte lines, 256 sets
CPU0: D cache: 32768 bytes, associativity 4, 32 byte lines, 256 sets
Built 1 zonelists.  Total pages: 48128
Kernel command line: console=ttyS0,115200 mtdparts=cfi_flash_0:3m@30464k(kernel),21m@33536k(root_fs),2m@59m(var) root=/dev/mtdblock1 rw cpu0=eth0,eth2,eth3,pcie0,pcie1,sata,nand,spi,usb0,usb1,usb2,tdm cpu1=eth1,nor,xor ip=169.254.1.0:169.254.123.234:::DB78xx0:eth0:none
IRQ initialize for core 1
PID hash table entries: 1024 (order: 10, 4096 bytes)
Console: colour dummy device 80x30
Dentry cache hash table entries: 32768 (order: 5, 131072 bytes)
Inode-cache hash table entries: 16384 (order: 4, 65536 bytes)
Memory: 512MB 0MB 0MB 0MB = 512MB total
Memory: 188800KB available (2984K code, 255K data, 108K init)
Calibrating delay loop... 799.53 BogoMIPS (lpj=3997696)
Mount-cache hash table entries: 512
CPU: Testing write buffer coherency: ok
NET: Registered protocol family 16

  Marvell Development Board (LSP Version 2.0.2_Patch1_MV78XX0)-- DB-MV78200-A-BP  Soc: MV78200 LE
 Detected Tclk 200000000 and SysClk 400000000

最初の情報を見るかぎり、 Drobo FSのMPUは ARM926EJ-S (ARMv5TE) です。 DroboShare の MPUが ARM926EJ-Sid(wb) (ARMv5TEJ) だったため、これは同系統のMPUとなります。
Drobo FSの CPU は デュアルコア版の MV78200 LE、DroboShare は 88F5182 A2 です。
BogoMIPSによる簡易演算なので正確な比較はできませんが、 Drobo FSのCPU処理能力は 約 800 BogoMIPS、DroboShare の処理能力は 333 BogoMIPS です。
Drobo FSの搭載メモリは 512MB、DroboShare の 128MB と比較すると４倍の拡張です。

dmesg の残り部分については以下のリンクをご確認ください。

• Drobo FSの dmesg
• DroboShareの dmesg

Drobo FSには Busybox 1.14.2、DroboShare には BusyBox 1.1.2 が採用されています。 Drobo FSの Busybox がサポートする命令は290個、DroboShare がサポートする命令は 146個です。

DroboShare では欠けていたフィルタ系の命令等が補完されているため Drobo FSではより高度なスクリプトの構築が可能です。

Busybox の構成の詳細については以下のリンクをご確認ください。

• Drobo FSの busybox
• DroboShareの busybox

Drobo FS のパフォーマンス測定結果です。

Data Robotics 推奨のベンチマークソフトは HD Tuner Pro なのですが、HD Tuner Pro はネットワーク越しのパフォーマンス測定に対応していません。
そのため、今回のパフォーマンス測定には日本のストレージ業界では実質的業界標準を達成しつつある CrystalDiskMark を使用します。

テスト環境の構成は以下のとおりです。

Drobo FSとの接続にはストレートケーブルを使用し、Windows 7 の ICS を用いて DHCP アドレスを割り振っています。ネットワークドライブのマウントには Drobo Dashboard を使用しています。

各テスト構成で使用したデータ量は1GB、テスト回数は５回です。

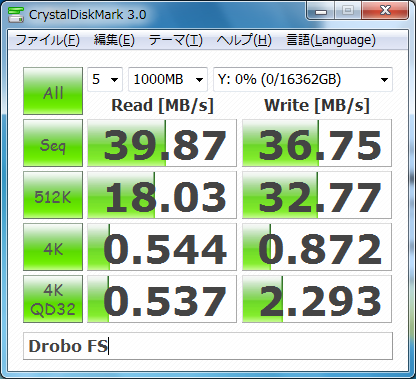

Drobo FS デフォルト構成でのパフォーマンス (mtu 1500)

Drobo シリーズは通常のRAID系 NASシステムと異なり、データの書込み時に磁気情報が変質した際のための修正用情報を生成しながらデータを保存します。通常のRAIDシステムではハードディスクの破損時に残りのハードディスクから以前の情報を再構築しますが、ハードディスク上の磁気情報の変質には対応しません。Drobo シリーズでは読み出し時に変質の有無を再確認するため、純粋なRAIDシステムよりは若干パフォーマンスが低下します。
また、ファイルシステムのアクセスパターンに応じてデータの書き込みから時間差で最適化処理を行うため短時間で読み書きを行うベンチマークソフトの場合は正確なパフォーマンスを測れない場合があります。

とはいえ、パソコンのバックアップや 大事な写真や動画等の保管先としては十分すぎるパフォーマンスを保持していることが見て取れます。

Drobo FSは JumboFrame を 9,000 バイトまでサポートしています。
同一構成で JumboFrame を設定すると以下のようになります。

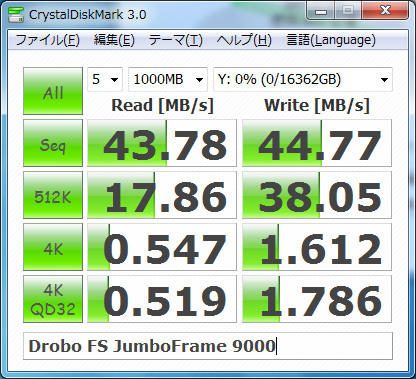

Drobo FS JumboFrame構成でのパフォーマンス (mtu 9000)

同一環境で旧バージョンにあたる DroboShare + Drobo FW800 のパフォーマンスを計測すると以下のようになります。

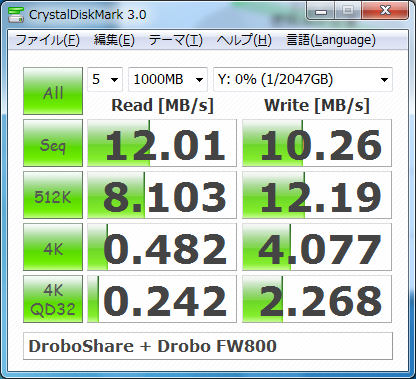

DroboShare + Drobo FW800 (mtu 1500)

Drobo FS と比べると確かに低速ではありますが、大容量データの安全な保存先としての機能には遜色ありません。

DroboShare 用の Jumbo Frame Drobo App を導入した場合は次のようになりました。

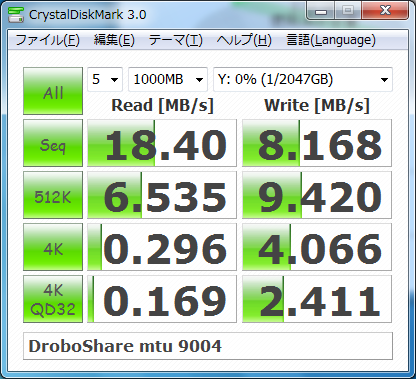

DroboShare + Drobo FW800 (mtu 9004)

おまけ

Drobo FSには冷却FANが内蔵されていますが、Drobo FW800 (写真上) とは筐体が分離されている DroboShare (写真下) には冷却FANがありません。このため 夏場に風通しの悪い場所で長時間使用すると DroboShare がオーバーヒートして正しく動作しなくなることがあります。

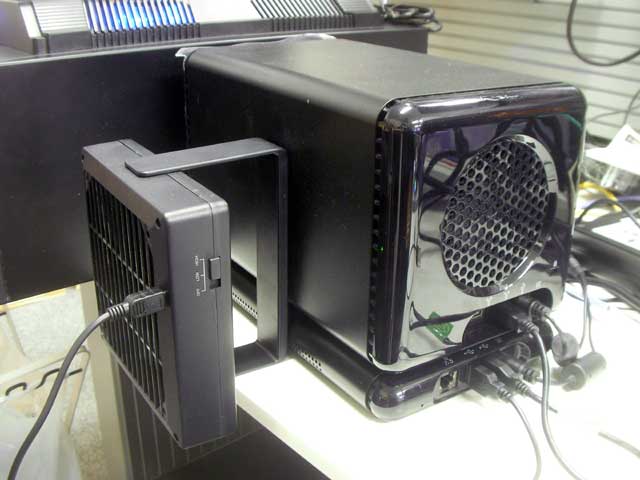

幸い DroboShare には USBポートが二つあるので、空いているポートにUSB扇風機を接続すると冷房が無くとも安定するようです (運用環境によって個人差があります）。

Drobo サポートチームがお勧めする冷却FAN は シグマA・P・Oシステム販売株式会社の
“USBどこでもマグネット でかせんぷうき”！

パソコン用の12cm冷却FANを採用しているだけあって、回転軸の安定性は抜群です。

Drobo FS のファーストインプレッションの続きです。

Drobo FS を制御するには Drobo Dashboard の 1.7.0 以降が必要となりますが、この記事を執筆時点では最新版の Drobo Dashboard ソフトウェアは 米Data Robotics 社のサポートサイトには公開されていません (これは 該当ソフトウェアに特定機種用の新機能しか追加されていない場合には一般公開しない、という Data Robotics 社の方針によるものです）。
このため、Drobo FS に対応した最新版の Drobo Dashboard を入手するには製品に付属している リソースCDを使用するか、Drobo サポート用の FTPサイトから入手する必要があります。

Drobo FS をネットワークに接続し、 Drobo Dashboard を起動すると上記のような画面が表示されます。
Drobo FS は初期設定時点で自動的に内部ハードディスクを 単一の16TiB のExt3 パーティションとして初期化し、設定ファイル類を Ext3 パーティション上に展開します (DroboShare では設定ファイルは内部FLASHメモリ内に保存されていましたが、FSではハードディスク上に保存されます）。
Ext3 パーティション初期化と同時に Public と DroboApps というマウントポイントが生成され、ネットワーク上にて共有されます。

いままでの Drobo シリーズでは仮想ボリュームを区分けしたり、パーティションを作成することが可能でしたが、Drobo FSは純粋なNAS装置ですのでパーティションやボリュームという概念が無く、総容量をそれぞれの共有フォルダで共同運用していくことになります。

Drobo シリーズ共通の 「高度な設定」画面です。Drobo FSのシリアル番号やファームウェアバージョンが確認できます。
Drobo FW800+DroboShare のコンボの場合は Drobo FW800 と DroboShare のファームウェアバージョンが個別に確認できましたが、Drobo FSでは一体化しているためファームウェアのバージョン表示も一つです。

「Drobo FS 設定」から「設定」をクリックすると Drobo FS 固有の機能の設定画面が表示されます。

Drobo FS の一般設定画面です。

Drobo FS の冗長モード

Drobo FSの冗長化モードの切り替えができます。冗長化モードの切り替えは運用中にも可能なため、RAID-6 状態でディスク容量が不足してきた場合に RAID-5状態に切り替えることによって一時的に一台分のハードディスクの容量を開放することが可能です。

• シングルディスク冗長化 (RAID-5 相当)
• デュアルディスク冗長化 (RAID-6 相当)

ディスクドライブスピンダウン
Drobo FSがスタンバイ状態に入るまでの時間を 15分～1日の間隔 (もしくは無し) に指定できます。

この Drobo のランプを暗くする
Drobo FSのステータスランプの輝度を下げることができます。

Drobo FS 名 / ワークグループ
Drobo FS の NETBIOS 名とワークグループを指定できます。

IP設定の自動・手動設定
Drobo FS の IPアドレスを設定できます。

MTU サイズ (高度ユーザー)
Gigabit ネットワーク上でのJumbo Frameのフレームサイズを 1,500 ～ 9,000バイト の範囲で指定できます。

Admin ユーザー
Drobo FSの管理権限ユーザーの IDとパスワードを設定できます。
ID/パスワードを設定すると Drobo Dashboard 経由で Drobo FS に接続する際や DroboApps 共有フォルダに接続する際に設定したパスワードが必要になります。

DroboApps
DroboApps 共有を有効にして DroboApps が追加できるようになります。
Drobo FSにはNAS化部分に汎用的なプログラムを実行できる Linux OS と 512MBのメモリが搭載されています。DroboApps を追加することにより、Drobo FSに追加のサーバ機能を持たせることができます。

ユーザー
Drobo FS共有へアクセス権限を設定する際の ユーザーID とパスワードを設定できます。

共有
追加の共有フォルダの設定と、アクセス権限のあるユーザーの一覧を指定できます。
ユーザー毎に読み取り権限限定なのか、書き込み・削除も行えるのかを設定できます。

Drobo FS の電子メールアラートを 有効・無効 にする
Drobo FS は従来の Drobo シリーズと異なり、単体で警告メールの送信が可能になっています。
この画面で 電子メールアラートを有効にした場合は Drobo FSからの直接メール送信、
電子メールアラートを無効にした場合は Drobo Dashboard 経由のメール送信が可能となります。

対応言語は 英語、フランス語、ドイツ語、日本語です。

最近ご無沙汰しておりますが、Drobo FSのファーストインプレッションです。

Drobo FSは 米Data Robotics社のリリースした Drobo S+DroboShareセットの一体型シャーシ版です。

1. Drobo Sと同じ形のシャーシにDroboShareと同様の十分な稼動実績のあるNAS化機能を追加。
   (ただしNAS化部分のメモリ量と演算能力は大幅UP!)
2. 代わりに USBや FireWire、 eSATA 等の直接接続機能を廃止。
3. 高価なNTFS/HFS+読み書き用ライブラリを廃止して内部ファイルシステムを Linux EXT3に統一。
4. Drobo Sの高度な RAID-5 / RAID-6 相当のデータ保護技術 (BeyondRAID)、
   SATA-I / SATA-II ハードディスク５台構成対応、
   読込時・書込時のダブルエラー補正
   いつでもハードディスク差換えによる拡張可能
   等の特徴はそのまま維持しています。

Drobo FSでは高価なソフトウェアライブラリを廃し、接続インターフェースをネットワークに統一することによってeSATAモデルである Drobo Sよりも価格の削減に成功しています。

Drobo Sの箱 (左) との比較です。公式スペックにも記載されていましたが、Drobo Sと寸法・重量共に同じです。

Drobo FSの箱を開封。Droboシリーズ全体に共通する思わせぶりな黒い内装も健在です。

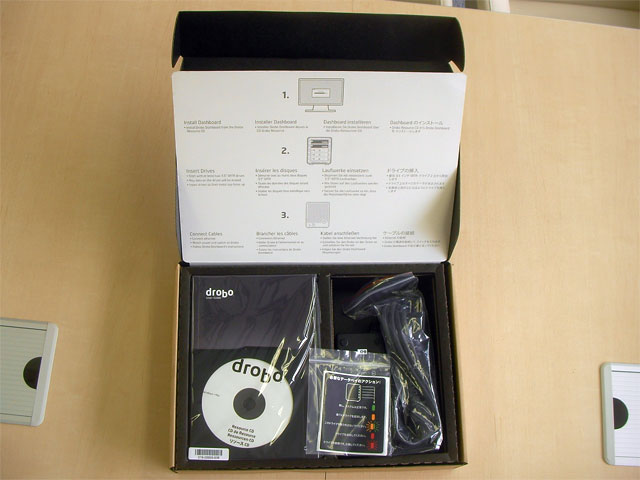

付属品箱を開けると中身も真っ黒です。

蓋の裏面には簡単セットアップガイドが記述されています。右側には日本語での説明もあります。

付属品は以下のとおり：

• マニュアルおよびリソース CD-ROM
• 電源アダプタ (12V 8.33A = 100W) + 電源ケーブル
• ネットワークケーブル
• Drobo FS前面パネル裏面張替え用ステッカー (日本語、ドイツ語、フランス語)

接続インターフェースがネットワークに統一されているだけあって、付属品の接続ケーブル類がシンプルです。

Drobo FS 本体の開封です。 Drobo FSは黒色の不織布と緩衝材に包まれています。

フロントカバーには養生のためのビニールシートが貼り付けられています。

フロントパネルを取り外してみたところ。
５台分のハードディスクスロットとイジェクトレバー (左)、ステータスランプ (右)があります。
本体下部には通電ランプ (左)、アクセスランプ (右)、および１０個の容量ランプ (中央) があります。

本体背面。
電源ボタン、 ACアダプタの接続先、ネットワークポートとセキュリティスロット。とてもシンプルです。
網格子の内側には冷却用FANが見えます。

Drobo シリーズを並べてみました。
左から Drobo FW800 + DroboShare、Drobo S、Drobo FS です。
並べてみると ４台構成の Drobo FW800 と DroboShare の組み合わせと Drobo S/FS がほぼ同じ高さであることが見て取れます。

通電してみたところです。
Drobo FS (右) は Drobo FW800 + DroboShare とくらべて輝度の高い LEDがステータスランプに使用されているため、ステータスランプの明るさが異なります ( 輝度は Drobo Dashboard から調整可能です)。

冷却ＦＡＮの稼動音も静かで良い具合です。

RepliStorのエイリアス機能を使うと、簡易的なクラスタが構成できます。構成した後は、障害が発生すると自動フェイルオーバーが行われ、ターゲットサイトにエイリアスが移動するようになっています。
ここで注意しておかなければならないのは、フェイルオーバーが発生した後は、下記のいずれかの処理を行わなければなりません。

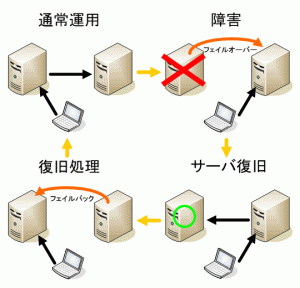

・フェイルバック

フェイルバックでは、恒久的に役割を指定できるが、処理を行う前に同期が完了していること、セッションが切れるためクライアントへのアナウンスが必要なことなど予め準備する必要がある。

操作手順

1. ターゲット からソース へのデータの同期が完了していることを確認する。
2. ターゲットでエイリアス名を右クリックして、「フェイルバック」を実行する。
ターゲットに送信されたエイリアスのすべて（関連するIP アドレスも同様）は、ターゲット・システムから自動的に削除され、ソースに戻される。また、ソースからターゲットに追加されたスペシフィケーションはすべて削除される。
3. ソース上のスペシフィケーションを有効にする。
4. スペシフィケーションを同期する。

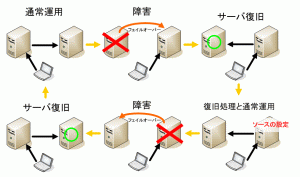

・ソースの設定

ソースの設定では、そのまま運用を続けられるため、ダウンタイムを極力減らして運用することが可能です。

操作手順

1. ターゲット側のエイリアス名を右クリックして、「ソースの設定」を実行する。
これを行うことで、ソースとターゲットの役割を入れ替え、エイリアスが実行されているマシンが障害になると自動フェイルオーバーが行われるようになる。

ソースの設定を行う前と後では、エイリアスの所有マシンが入れ替わり、役割が変更される

本来はここまでの操作で十分なのだが、ソースの設定を実行すると、それぞれにエイリアスとスペシフィケーションが残されて、コンソール上には2つずつエイリアスとスペシフィケーションが表示されるようになってしまう。これでは、ヒューマンエラーを引き起こしやすく危険であるので、紛らわしい設定を消すことをお勧めする。

2.元ソースのエイリアスとスペシフィケーションを削除する。

元もとソースであったサイトを開き、余分なスペシフィケーションを削除する

余分なエイリアスを削除する

削除後のコンソール表示

現ソース（元もとターゲット）

現ターゲット（元もとソース）

このようにフェイルオーバー後の処理は、2パターン用意されているので、それぞれの運用ポリシーに沿った操作を検討してください。

日本の畜産業を大きく揺るがす口蹄疫問題。少なからずランナーにも影響が出ているようです。北軽井沢マラソンや阿蘇カルデラスーパーマラソンは、県内有数の酪農地帯を走り抜けるコースが設定されている為、感染や被害拡大防止への不安の声が高まり『中止』となりました。そんな中、開催が危ぶまれた北海道サロマ湖100キロレースでしたが無事行われました。気温30度を超す炎天下、完走率50％を割り込んだ過酷な状況下で、私の仲間は何と15人全員完走しました。すごい！想像するだけで鳥肌が立ちます。いつかは走ってみたい100キロレース。言うのは簡単ですが、レースに出ると決めてから自分との戦いなんですよね、始終。そんなスタミナや闘志がどこから生まれ、そして練習からレースまで持続できるのか。まだまだ謎ばかりです。

サロマ湖レース当日は頑張っているメンバーを信じ、奥武蔵グリーンラインで応援ランニングをしました。鎌北湖をスタートし、顔振峠（22キロ）⇒高山不動尊（31.5キロ）⇒刈場坂峠（45キロ）⇒県民の森（56キロ）を往復するコースです。鎌北湖は雨の日でも関係なく釣り人で賑わっています。何が釣れるのかな～と緑色の湖を横目に奥の駐車場へ到着。この駐車場はランニングコースの入口付近の為、普段はランナーの車が多いんです。しかしこの日は所沢ナンバーの2台のみ。時計を見るとまだ朝6時で外は雨ですから当然ですね。目標は高山不動尊の折り返し31.5キロ。トレイル用のリュックにハイドレーションを背負ってのスタートです。いきなり急な坂道を登るのでゆっくり走り始めます。霧雨がとても気持ち良く、マイナスイオンをたっぷり浴びながら先ずは顔振峠まで元気いっぱい走ります。前回、顔振峠からの復路で友達と道に迷ってトレイルを走ることになり、とても不安な思いをしたので目印を忘れないようにします。霧が濃い中、ランナー2人とすれ違い、前を走るランナーが見え隠れしています。高山不動尊では足の調子が良く、時間もまだ十分にあるので刈場坂峠まで行くことにしました。刈場坂峠まで意外と長く感じましたがハイドレーションの残りが少ないので自動販売機で飲み物を補充する予定でした。ようやく刈場坂峠までついたのに、ショックなことに自動販売機はなく、水分補給ができないとわかり早々来た道を戻ることにしました。ここから高山不動尊までのラップが最速だったかもしれません。高山不動尊で無事に水分補給を行うと後はゆっくりiPhoneの音楽を聴きながら顔振峠まで戻ります。茶屋で一休みして、後半バテながらもサロマで頑張っているメンバーを思いながら、長～い45キロ何とか終了です。終わってみれば気分爽快！
45キロでこんなにバテて、奥武蔵ウルトラレース（77キロ）は完走できるのだろうか？？と不安材料が残りますが、レースまでに後2回試走して少し自信をつけたいと思います。

日差しがどんどん強くなるこの時期、涼しい場所を求めてトレイルランが人気を集めているようです。あの東京マラソンで一躍有名となった、藤原新さんもまたトレイルで着地衝撃に耐えられる筋肉を作るのだそうです。そんなトップランナーから市民ランナーまで、追い込み期とは違った夏の楽しみ方として「トレイルランニング」を雑誌でも特集しています。

最近は、ランニング用品の売り場しか足を運ばなくなってしまったスポーツショップですが、先日トレイル用品の売り場を覗いてみたところ、とてもカラフルで素敵な女性向けウェアや小物が揃っていて、時間があっという間に過ぎてしまいました。私が学生の頃はオーソドックスな登山用ウェアしかなかったような気がしますが、普段使いもできそうなナチュラルテイストのウェアも多く、これらが高機能、高品質なんですから断然欲しくなってしまいます。店員さんにビギナー向けのセミナーについてお聞きしたところ、トレイルランナーの石川弘樹さんによるセミナーがおススメだそうです。東京マラソンンのEXPOブースでお見かけしましたが、確かに石川さんがマイクを握ると沢山の人だかりができて、大人気の様子でした。

ということで、週末プチトレイルしてきました。場所は水戸の御前山。近くを流れる那珂川では魚釣りや水遊び、バーベキューをしているファミリーが沢山いました。御前山にはハイキングコースがあり、MTBトレイルコースでも有名と聞いていたのですが1組しかすれ違いませんでした。それどころか、ハイキングをされている方も少なく、代わりに聞こえるのは自分の足音と呼吸、そして風や野鳥の声でした。いつもは音楽を聴きながら走りますが、自然の声に耳を傾けるのも良いものです。途中の標識もきちんとしていて、初心者の私には十分すぎる距離でしたが、無事に青少年旅行村までたどり着けました。青少年旅行村は、小・中学校の施設と思っていましたが、バンガロー、ケビンテント村などの一般宿泊施設がありキャンプやバーベキューを楽しむことができるそうです。施設のご主人が楽しい方で、近くで長期ロケを行っている金スマの「ひとり農業」の撮影話をお聞きしたりして休憩が長くなってしまい、帰りはロードを走って戻りました。トレイルは日焼けの心配も少ないし、何より空気がおいしいのがうれしいです。

この度、セミナールムが新しくなり、より快適な環境で受講いただけるようになりました。

テストを行いたいけどインストールや製品のことが分からない、またはより一層製品の事を理解したい．．．などのエンジニアの悩みを解消いたします。講師はテクニカルブログでもおなじみのライターが行いますのでご安心してご受講いただけます。

ネットジャパンセミナールームの様子

現在開催中のセミナーはこちらご確認いただけます。
お気軽にセミナー事務局へお問い合わせください。

おはようございます　天気が良いですね。先日とはうって変わって。

週の後半は暑くなってくるようで、これはこれでまた体力を奪われます。皆さま体調には十分お気を付け下さい。

先日27日にニュースリリースも出ましたが、ActiveImageProtector2.7が米国でも発売を開始致しました！！　世界市場に向けての大きな一歩を踏み出しました。ますます次期バージョン3.0が待ち遠しい感じになってまいりましたので、盛り上がって参りたいと思います。

先週は福井の展示会に出展しておりましたが、ActiveImageの認定セールス制度も良いのではないかと、関係者の方に言われまして、技術的な部分も含めて盛り上がっていければと考えております。今後の企画と致しましては、技術セミナーを開催するなどのイベントも考えております。例えば、仮想環境への移行技術交流会とか？マンネリ化していない内容を検討しておりますので、その際にはぜひご参加頂ければ幸いです。

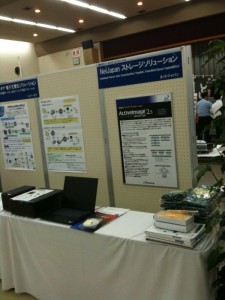

福井のイベントに御来場の皆さま誠にありがとうございました。多数のお客様に、ActiveImageProtector、Droboを中心にご案内させて頂きました。展示スペースはこんな感じで・・・

殆どカタログのノベリティも無くなりました。御来場頂きましたお客様、ぜひご検討何卒宜しくお願い申し上げます。
