待ちに待った Drobo S の評価機がとどきましたので開封してみます。

Drobo FW800 の外箱 (右) と比較すると搭載HDD数が一台増えている影響でしょうか？
背が少し高めで、若干スリムになっています。

箱を開封したところ。度肝を抜くような黒い内装は健在です。

付属品箱を取り外したところ。中まで真っ黒です。貸し出し品であったためか、本体が逆さまですね（汗

箱から取り出したところ。不織布に drobo ロゴが書いてる側が上面です。

付属品箱開封。おや？

初期導入ガイドがいままで英語のみだったのが多言語になっています。
左から英語、フランス語、ドイツ語、日本語です。

早くから日本国内への導入を積極的に進めてきただけあって、
製品パッケージの日本語化は感慨深いものがあります。

Drobo S の付属品です。
左上上段から製品マニュアルとユーティリティCD、電源 AC アダプタ (100W)、
フロントパネル各国語ステッカー、左下から USBケーブル、FireWire 800ケーブル、eSATA ケーブルです。

フロントパネルの内側に貼り付けるローカライズ版ステッカーです。
ドイツ語、フランス語、日本語版があります。

Drobo S 前面です。

フロントカバーを取り外したところ。ハードディスク５台分の挿入スロットがあります。

フロントカバーの裏面。ここに前述のローカライズ版ステッカーを貼ることによって日本語化が可能です。

Drobo S 背面。冷却用の穴が沢山あります。

Drobo S 背面を詳しく。

左から、電源の入力、リセット穴、セキュリティスロット、 eSATA ポート、 FireWire 800 ポート x2、USB 2.0、電源ボタンです。

Drobo Pro と同様のモメンタリースイッチが追加されており、
Drobo S本体でも直接 安全なシャットダウン操作や電源の再投入が可能になりました。

全体が黒色なため、どっしりとした重厚感があります。

ハードディスクを準備。
手前にある入れ物は株式会社 センチュリーの裸族の村です。ネーミングはアレですが、
ハードディスク5台を安全に保管できるので簡易保管用としてはオススメです。

[flv:https://jpblog.actiphy.com/wp-content/uploads/2010/04/drobos16.flv 480 360]

早速 電源を投入。ハードディスクが沢山あると LED 表示が綺麗です。
大口径の冷却FANを搭載しているだけあって、作動音がとても静かです。

春の嵐は凄く強烈ですが、弊社取り扱いの数々の製品ｎも強烈にお役に立てると思います。ぜひ期末の過ぎたこの時期にご参考までに弊社のホームページを見て頂ければ幸いです。

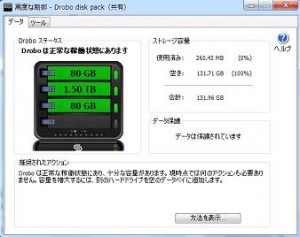

先日droboSも発売開始致しまして、ラインナップも充実してきておりますが、昔は英語の管理ツールも今では日本語化がされています。ご存知でしたでしょうか？

この日本語化によりますます簡単にご使用頂けるようになりました。

来週にはwww.cybert.co.jp　のdrobo技術情報も充実していきますので、ハードディスクの実装について等、ぜひご覧頂ければ幸いです。

暖かくなっていよいよ春本番ですが、ネットジャパンの製品群もこれからさらに機能向上をはかり、Hotになりますので、宜しくお願い致します。

By　Sato

「Drobo S」の販売を開始しました。DroboFW800は最大でハードディスク4台構成可能なRAID-5相当のストレージシステムでしたが、Drobo Sでは新たに最大ハードディスク5台構成に対応しました。

BizNetJapan、MyNetJapanよりご購入いただけます。
お問い合わせも受け付けております。お気軽に03-5256-0877　ご連絡下さい。どうぞよろしくお願いいたします。

桜の季節がもう間もなく、卒業、入学、入社、など色々とありますが、もう4月になってしまいますね。この分だと今年もあら？って感じで終わりそうで、本当に1日は短いと思ってしまいます。

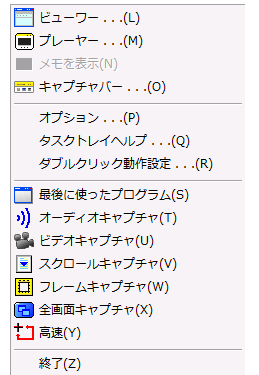

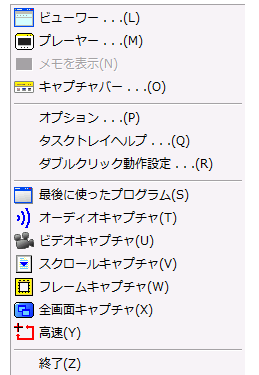

そんな貴方に（私も）PCの中の情報は世界に通じているのですが、保存したい情報は沢山あります。そんな情報を簡単に、早く、スマートに収集するのにはCaptureWizProが最適です。まさにデジカメ、ビデオカメラを装備したような感じです。今回このCaptureWizProの待望のバージョンアップ　“５”が発売致しました。分かる方には分かるこの便利機能。一度使用するともうなくては不便でしょうがありません。

機能はシンプルで、使い方もシンプルです。
画面上の画面をお好きな範囲で簡単保存。（ファイル名も自動でユニークに付けてくれます）
また画像だけでなくムービーも撮る事が可能ですので、PCの操作方法などを保存して教材に使用したり、使い方は無限大です。
気になった方はこちらににアクセス下さい。

短い1日ですから、CaptureWizProを使用して効率良く作業して、充実させましょう！
アクセス、お問い合わせお待ちしております。

BySato

RepliStorを使う上で大切な要素として、データ転送時の速度を上げるためのパフォーマンスチューニングを考慮する必要がある。

オプションのパフォーマンスタブを開くと設定項目が現れる。

• TCP/IPバッファ サイズ
• 完全同期バッファ サイズ
• 最大バッチ サイズ
• ターゲット接続
• 圧縮レベル

各項目については、マニュアルやヘルプをご確認ください。

この中で比較的簡単にチューニング出来る[ターゲット接続]、[圧縮レベル]を変えたときのパフォーマンスを測定した。尚、最適化オプションは[高速LAN]でTCPの設定を行っている。データとして一般的に使用するOfficeやpdf、画像ファイル、圧縮ファイルなどを含んだ6.4GBのファイルでテストを行った。

テスト環境等の詳しい情報は、RepliStorデータ速度比較をご覧いただきたい。

1Gbpsのデータ転送結果

1Gbpsの結果は、非圧縮で接続数を1本にすると最もパフォーマンスが得られた。また、非圧縮の場合、圧縮処理が必要ないため、CPU使用率が最も低い結果であった。

１Gbpsの環境では、次の結果を参考にしてチューニングを行うとよい。
・非圧縮で接続本数を少なめで調整すると速度向上が見られる。
・圧縮レベルは、「なし」「レベル１」で調整すると効果が期待できる。

100Mbpsのデータ転送結果

100Mbpsのボトルネックがあるとき、圧縮レベル１、2、３に設定して接続数を8本以上に設定することで12.5MB/Secの理論値超えが可能である。
デメリットとしては高圧縮にすると、CPU使用率が極端に上がり、サーバーのパフォーマンスがダウンしてしまう可能性がある。

100Mbpsの環境では、次の結果を参考にしてチューニングを行うとよい。
・高圧縮で接続本数を多めに調整すると速度向上が見られる。
・圧縮レベルは、レベル1～3で調整すると効果が期待できる。

ファイルサイズと転送スピードの関係

ファイルサイズの大きさによっても、データ転送速度が大きく異なることを知っておいてください。IEなどWebブラウザのキャッシュファイルを削除するとブラウザがハングしてしまう経験はよくあると思います。このように大量の小さなファイルがある環境ではどうしてもパフォーマンスが低下するため注意が必要である。

使用するハードによっては、小さなファイルが多数あっても、速度低下に陥らない事もあるので注意してもらいたい。典型的なハードによる速度低下のグラフを示す。

下記グラフはハードの違いによるデータ転送速度の差を表している。

チップセットやCPUが異なるが、同じSATAⅡ規格のHDDを実装しているマシンで「100KB 100000個」のデータ転送では1ケタの違いが出るほど顕著な差が現れている。小さなファイルが多数あるような環境では、事前にシミュレーションを 行い、同期にかかる時間を予測しておく必要があるかもしれない。

また、OSの違いによる速度差のグラフを示す。
これは、同一スペックのハードでOSだけ異なる環境を構成し速度を計測した。

グラフを見ると、1GBのデータではWindows2003で最高速度が出たが接続数が増えるにつれ極端に低下している。その点、Windows2008の方が、なだらかな曲線を描いており、トータルで考えるとパフォーマンスが得られている。１MBのデータではほぼ大差は見られないものの、100KBデータになると接続数16で10MB/sec近くの差が出てしまっている。

実環境のデータは大小さまざまなサイズのデータが入り混じっているため、Windows2008を使用するとトータル的にパフォーマンスが上がる傾向があるだろう。

圧縮と接続数の違いによる転送スピード

下記グラフは、同一スペックのハードを使用し圧縮と接続数を変化させたときの、転送スピードを表している。

Windows2003

Windows2008

巨大なファイル群がある環境では、接続数を少なく調整した方がスピードを得られる傾向にある。逆に小さなファイル群がある環境下では、接続数を増やして並列処理させた方がスピードを得られる傾向にある。
また圧縮レベルでは、「圧縮レベル１」に対し「圧縮なし」に設定した方がスピードを得られる傾向にある。これは圧縮することで余分なオーバーヘッドが発生してしまっているためと考えられる。

データは、「1GB 10個」「1MB 10000個」「100KB 100000個」のランダムテキスト ファイルを用意して計測している。いずれも1Gbps環境での測定結果である。

チューニングのまとめ

まずは実環境でのデータを調査して、下の条件に照らし合わせてチューニングを行ってみるのがよいだろう。

1Gbpsの環境下では、圧縮レベルを「なし」に調整
100Mbpsの環境下では、圧縮レベルを1～3に調整
*ただし、圧縮レベルを上げるとCPUの負荷がかかる為、注意が必要

ファイルサイズの平均が大きい場合 — 接続本数を少なめにチューニング
ファイルサイズの平均が小さい場合 — 接続本数を8本程度に設定
ファイルサイズの分布が分からない場合 — 「高速LAN」設定

考慮点として、圧縮されたファイルが多い環境で圧縮レベルを高めに設定すると、圧縮ファイルをさらに圧縮しようとするため、余分なオーバーヘッドがかかり、スピードがダウンする傾向が予想でき、逆に、圧縮しやすい非圧縮ファイルが多い、且つ100Mbpsの環境であれば、圧縮レベルを操作する方がスピードを得られる傾向が予測できる。

さまざまな環境があるためこれらの結果は一概に結論付けるものではないが、チューニングの傾向と対策に活用していただきたい。

第1回　EMC RepliStorの概要
第2回　EMC RepliStorインストールとスペシフィケーションの作成
第3回　VSSオ プションの概要
第4回　フェイ ルオーバー構成
第5回　パフォーマンスチューニング

AutoStartではノードの障害を検知してから、実際にフェイルオーバーを開始するまでに、待ち時間が設定されています。
この間はリソースグループがどのノードにも存在せず、クライアントは各リソースにアクセスすることができません。

この対策として、以下の設定を変更することで、フェイルオーバーまでの間隔を短くすることができます。

AutoStartコンソール→ドメイン（初期値はeas53）を選択→
（右側のウィンドウの）Statistics/Domain Failure Detectionタブ→
「Domain Failure Detection Settings」の「Min Detection Time/Heartbeat Interval」を変更します。

初期値は「15sec/1sec」になっていますので、この値に「5sec/500millisec」などを選択して、短く設定します。
これは1秒ごとにハートビートを送信し、15秒以内に応答がない場合はノード障害と判断する、という設定です。

ただし、この値を短くしすぎると、一時的なネットワークの混雑やサーバーのビジー状態でハートビートが途切れたときにノード障害と判断されてしまいますので、運用環境に沿って調節する必要があります。

先日は激しい風でしたが、皆さま如何お過ごしでしょうか？私はバイクでふらふら走ってましたが、信号待ちで、立ちゴケしそうになりました。ブログの更新が悪くなっていましたが、出来るだけ更新していきますので、今後とも宜しくお願い致します。早速ですが、DroboSの発売が迫っております。（来週予定・・・）

特徴：
○RAID6レベルにも対応しました。
○演算機能はFW800の50%増。
○5台のHDDの実装可能。
○eSATAインターフェイス実装。
○Port Multiplier による仮想ボリューム15台構成に対応

よりプロスペックとなっております。

初回入荷分は少なめですので、ご希望のお客様はお早めにお問い合わせください。

By Sato

明日発売の日経SYSTEMSですが、今月号よりなんと3号連続連載で、ActiveImageProtectorの話が掲載されております。

初回は製品概要、2回目は導入例と仮想関連、3回目は×××と盛りだくさんです。

ぜひご覧頂きまして、ご検討頂ければ幸いです。

3月期末も間もなく終了となりますが、4月以降の案件等にもぜひ弊社の製品を

宜しくお願い申し上げます。

お気軽に03-5256-0877　ご連絡下さい。

By Sato

ランナーの願いも通じず、あいにく朝から雨。新宿に着いても一向にやむ気配はなくとても寒いです。でも、うれしいことにスタート前はパークビルのカフェを利用することができ、ギリギリまで体が冷えることなくリラックスしながらアップもできました。

スタートの並び順はエントリー時の申告タイムの早い順からアルファベット順に振り分けられていて、招待選手、エリートランナーそして陸連登録者、一般ランナーと所定の場所に並びます。私は今回、都知事の話やスタート号砲も見えるメインストリートの好位置からのスタートです号砲と同時に舞い上がる紙吹雪、とてもきれいで一気にテンションあがります。この紙吹雪、ハート形なんですよ。しかも環境にやさしく水に溶ける紙を使用していたそうです。

序盤コースは下っているので抑え気味に入り、周りを楽しむ余裕がありました。エイドステーションのボランティアさん達は寒い顔ひとつしないで応援してくれます。飯田橋の6キロ付近、御成門の12キロ付近では、ランニング仲間の応援に応え笑顔で前に進みます。御成門手前では先行してスタートした車いすのトップランナーが通り過ぎ、しばらくするとマラソン先頭集団が力強くすれ違います。トップランナーを横目に見ながら走るなんて感動的です。2年前に走った時は走るのが遅くて、トップランナーとはすれ違えなかったのですごい進歩です。速いランナーを横目に走っていると、一人女性ランナーが中央分離帯近くを走ってきます。谷川真理さんです。これから品川に向かう私たちにすれ違いざまに声をかけながらハイタッチをしてくれます。かっこ良すぎです。この辺りから、みぞれ混じりの雨が降ってきます。寒くてつま先の感覚がないのですが、走っていてとても楽しい！ぐんぐん足が前に出る感覚です。品川を折り返して日比谷（丁度半分）に戻ります。日比谷では姉が応援旗を持って応援に来ていて、元気をもらいます。ここから浅草までの道のりは会社から帰宅ランする時のコースなので頑張れそうです。しかし1キロ毎にタイムを確認すると、少しずつ落ちてきています。「あれれ？」すぐに補給をしますが疲れてきたようです。途中25キロ、31キロの浜町中ノ橋でもランニング仲間の声援を受けます。息は上がっていないのに足が前に出ない。ここで膝が限界。銀座で待ってくれていた家族のもとでしばし休憩します。そして、気持ちを取り直して佃大橋へ進みます。ここから後、皇居1周の距離。最後の2キロは雨がやんですこし晴れ間も見えます。ゴール地点のビックサイトでは盛り上がっていて、元気よくゴールすることができました。

ゴールをするとタオルを肩から掛けてくれますが、寒さで体が震えているランナーがたくさんいます。私も手先、足先の感覚がなく、寒さでガクガク震えています。すぐに計測チップを外し、完走メダルをいただきます。補給食をいただき自分の荷物を引き取ります。朝、都庁で預けた荷物はトラックに乗ってビックサイトまで運ばれてきます。タイムの更新には程遠かった今回のマラソンですが、久しぶりに走っていて「楽しい！」という感覚が戻り、次につながる完走だったと思います。だから走ったとはとてもすがすがしい気持ちになりました。ランニングは一人のスポーツではなく、みんなの助けがあって成り立つのだと改めて感じました。皆様、ありがとうございました。

週末の雨が続いておりますが、良い週末はお過ごしでしょうか？私は自宅で腐っています。でも、もうすぐバイクシーズン到来！なので、もうしばらくの辛抱ですね。

まもなくDroboシリーズのESTA接続モデルとなる、DroboSが到着致します。

SATAのディスクパフォーマンスをもっとも有効に使用する事が可能です。またディスクの実装は5台まで可能となっております。もちろんBeyondRAIDが実装されています。

弊社のWebサイトでの直販も開始となります。

Droboは長期に保存したいデータ保存先としては、最適な製品となります。

個人、法人問わず大切なデータ保存用に1台如何でしょうか？

ぜひぜひご検討宜しくお願い申し上げます。

お問い合わせお待ちしております。03-5256-0877

By　Sato
